Akrobat kol nedir? (Toz toplama sistemlerinde)

Akrobat kol (diğer adlarıyla akrobat emiş kolu / duman–toz emiş kolu / lokal emiş kolu), üretim sırasında oluşan toz, duman, buhar ve hafif partikülleri kaynağında yakalayıp bir fan/filtre hattına taşıyan, eklemli ve esnek konumlandırılabilen emiş koludur. Amaç, kirleticiyi ortama yayılmadan toplamak ve çalışanların solunum bölgesine ulaşmasını azaltmaktır.

Nerelerde kullanılır?

Akrobat kol, “kirletici tek bir noktada/tezgahta oluşuyor ve operatör konumu değişebiliyor” tipindeki işlerde çok yaygındır:

• Kaynak dumanı emişi (MIG/MAG/TIG vb.)

• Zımpara, taşlama, kesme, çapak alma

• Ahşap işleri (MDF, masif kesim/toz)

• Metal talaşı–tozu, döküm çapak, polisaj

• Kimyasal buhar / hafif duman çıkan prosesler (uygun malzeme seçimiyle)

Not: Çok yoğun/ağır toz (ör. iri granül, çok yapışkan/agresif) için akrobat kola ek olarak hood (davlumbaz) tasarımı, kanal hızları ve filtre tipi kritik hale gelir.

Temel parçaları (sahada “akrobat kol”u akrobat yapan şeyler)

• Hood / yakalama başlığı (davlumbaz): Tozu/dumanı yakalayan ağız.

• Eklemli kol gövdesi: Operatörün el hareketiyle istenen noktaya alınır, konumunu korur.

• Hortum/kanal bağlantısı: Fan hattına veya mobil filtre ünitesine bağlanır.

• Dengeleme–taşıyıcı mekanizma: Kolun “sarkmadan” istenen pozisyonda durmasını sağlar.

• Opsiyonlar: Aydınlatma, kıvılcım tutucu, damper, farklı hood tipleri.

Tipler (seçim yaparken pratik sınıflama)

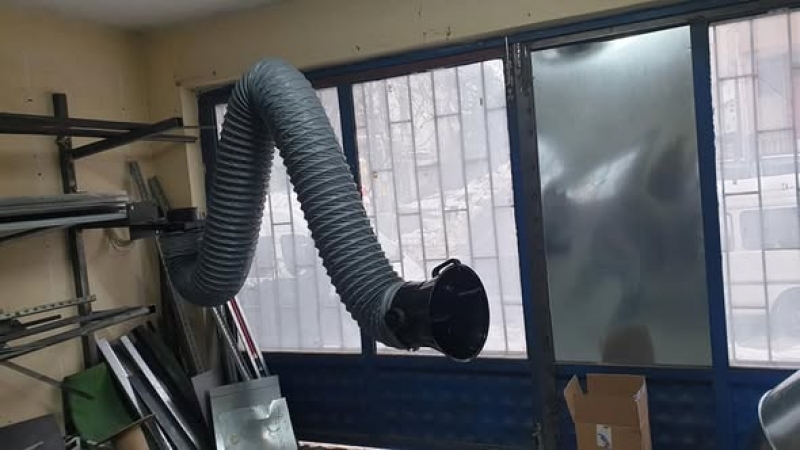

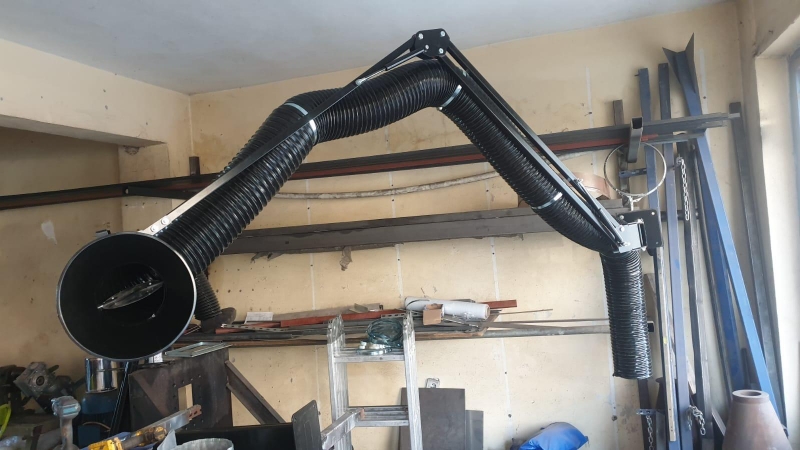

1. Duvar tipi: Duvara ankrajlı, tezgâh yanına ideal.

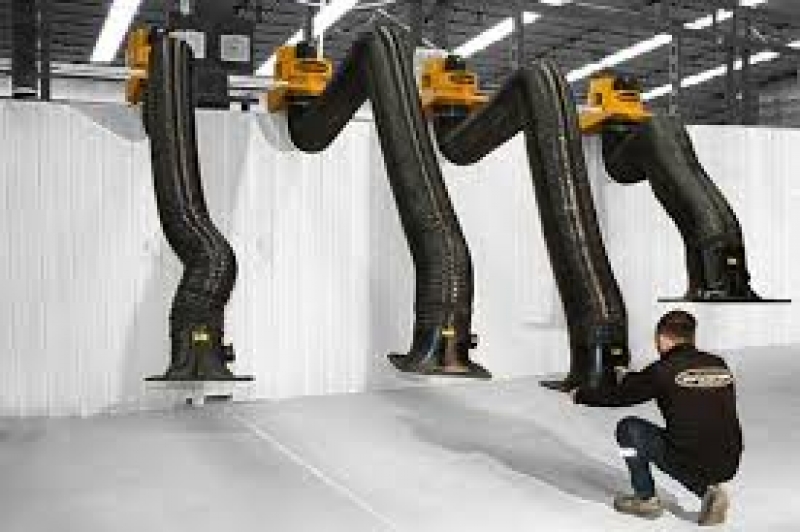

2. Tavan/kolon tipi: Alan kazanımı sağlar.

3. Mobil filtre üniteli (tek/çift kollu): Merkezi kanala girmeden, yer değiştirilebilir kurulum.

4. Uzatma/taşıyıcı kol ile uzun menzil (5–10 m gibi): Daha geniş çalışma yarıçapı için taşıyıcı kol + akrobat kol kombinasyonu.

Hud Makine “toz toplama sistemi” açısından kritik seçim kriterleri

Aşağıdakiler, teklif/keşif aşamasında yanlış seçimi en çok azaltan başlıklardır:

• Proses türü: Toz mu, duman mı, buhar mı? (yakalama hızı ihtiyacı değişir)

• Kol uzunluğu ve çalışma yarıçapı: Operatör tezgâh etrafında ne kadar dolaşıyor?

• Çap (Ø): Çap büyüdükçe daha yüksek debi taşınabilir; ama fan seçimi ve kanal tasarımı da değişir.

• Filtreleme mimarisi

  • Merkezi filtre + kanal hattı mı?

  • Mobil kartuş/jet pulse ünite mi?

• Ortam riski: Kıvılcım, sıcak partikül, kimyasal buhar, ATEX gerektiren patlayıcı toz olasılığı vb. (malzeme ve ekipman seçimini değiştirir)

• Gürültü ve bakım: Filtre değişimi erişimi, temizlik periyotları, yedek parça standardı.

Ürün tarafında “fan veya merkezi tahliye sistemlerine bağlanmak” ve “duman/gaz/buhar/hafif toz emişi” gibi ifadeler genelde akrobat kolun tipik hedef kullanımını tarif eder.

İstanbul ili ve mahalleleri içinde (saha planlaması açısından)

İstanbul’un idari yapısı 39 ilçe üzerine kurulu. Mahalle sayısı kaynaklara göre 961 (Vikipedi) ya da 964 (bazı nüfus/derleme siteleri) olarak geçebiliyor; mahalle tanımları zaman içinde güncellenebildiği için saha planlamasında en sağlıklısı “ilçe + mahalle” bilgisini resmi kaynaktaki güncel listeyle eşleştirmektir.

Akrobat kol/toz toplama sistemlerinin İstanbul’da en yoğun ihtiyaç gördüğü sanayi odakları (örnek)

İstanbul içinde keşif–servis–montaj operasyonlarını mahalle mahalle değil, sanayi kümeleri üzerinden planlamak daha verimli olur:

• Başakşehir – İkitelli OSB çevresi: Bölgenin OSB yapısı ve sanayi yoğunluğu nedeniyle lokal emiş çözümleri sık talep görür.

• Ümraniye – Dudullu OSB: Dudullu OSB’nin Ümraniye’de bir mahalle olarak tanımlandığı ve OSB’yi barındırdığı belirtiliyor.

• Tuzla – İstanbul Tuzla OSB (Tepeören vb.): OSB’nin Tuzla/İstanbul adresiyle faaliyet verdiği görülüyor.

• Ayrıca İstanbul’da OSB’ler arası koordinasyon/ekosistem için İBB’nin sanayi platformu gibi kaynaklar da “İstanbul’da OSB bulunduğunu” doğruluyor.

Bu kümelerde (OSB, sanayi sitesi, imalat atölyeleri) en sık görülen talepler: kaynak dumanı emişi, taşlama–zımpara tozu, ahşap/MDF tozu ve talaş kaynaklı lokal emiş uygulamaları.

Sahada doğru kurulum için kısa kontrol listesi (Hud Makine perspektifi)

• Hood, kirletici kaynağına mümkün olduğunca yakın konumlanıyor mu?

• Operatör kolu tek hareketle konumlandırabiliyor mu, kol pozisyonunu koruyor mu?

• Kanal hattında ani daralma/genişleme ve gereksiz dirsekler minimize mi?

• Filtre ünitesi varsa: filtre tipi, temizleme yöntemi, bakım erişimi net mi?

• Kıvılcım/sıcak partikül varsa: ön ayırıcı / kıvılcım tutucu düşünülüyor mu?
