Kanal tipi fan nedir? (Toz toplama özelinde)

Toz toplama sistemlerinde “kanal tipi fan”, genelde ana kanal hattına/filtre grubuna bağlı, yüksek debi üreten ve sistemin statik basınç kayıplarını yenerek hava/toz karışımını taşıyan fandır.
Toz toplama uygulamalarında çoğunlukla radyal (santrifüj) fanlar tercih edilir; çünkü:

• Filtre, siklon, kartuş/torba filtre, dirsek-kollektör gibi elemanlar yüksek basınç kaybı oluşturur.

• Tozlu hava balans, aşınma, tıkanma gibi riskler taşır.

2) Toz toplamada en yaygın “kanal tipi fan çeşitleri”

Aşağıdaki fan tipleri İstanbul’daki atölye/OSB/tesis uygulamalarında da en sık görülen gruplardır.

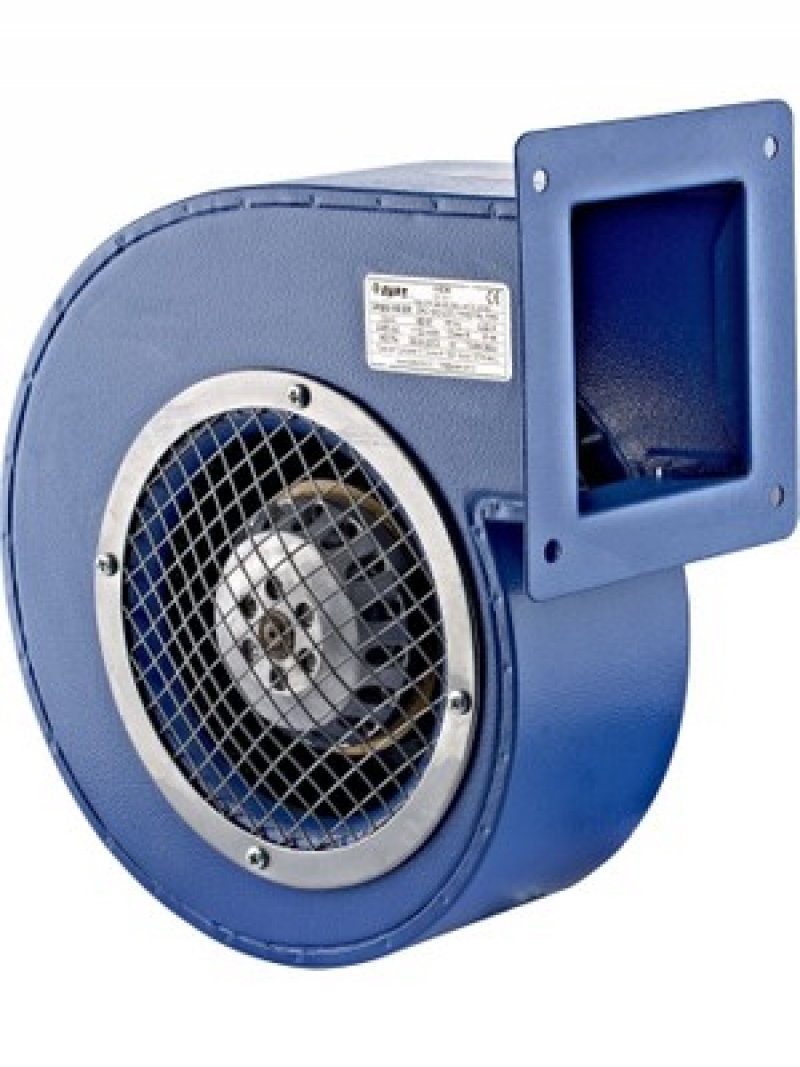

A) Radyal (Santrifüj) Fanlar – Toz toplamanın “ana omurgası”

1) Geriye eğik kanatlı (Backward Curved / Backward Inclined)

• Verim yüksek, enerji tüketimi görece düşük

• Çoğu toz toplama sisteminde “genel amaç” iyi tercih

• Orta-yüksek basınçlarda başarılı

2) Düz kanatlı / Radyal kanatlı (Radial Blade)

• Aşınmaya dayanım ve kirli havaya tolerans daha iyi

• Toz yükü yüksek, partikül iri/sert ise avantajlı

• Verim/backward’a göre daha düşük olabilir ama “dayanıklılık” öne çıkar

3) Öne eğik kanatlı (Forward Curved)

• Genelde temiz hava-havalandırmada daha sık

• Tozlu hava için her zaman ideal değildir (kanatlarda birikme riski)

• Düşük-orta basınçlarda görülür; toz uygulamasında dikkatle seçilir

4) Yüksek basınçlı santrifüj fanlar

• Çok uzun kanal, çok filtre dirseği, yüksek kayıp olan hatlarda

• Talaş/toz çekişi ağırsa (özellikle merkezi sistemlerde) gündeme gelir

Not: Toz toplamada fan genellikle filtre sonrası “temiz tarafta” konumlandırılır (fanın tozla direkt temasını azaltmak için). Bazı proseslerde ise proses gereği “kirli tarafta” da çözümler olabilir; bu durumda aşınma ve balans daha kritik hale gelir.

B) Aksiyel (Eksenel) Kanal Fanları

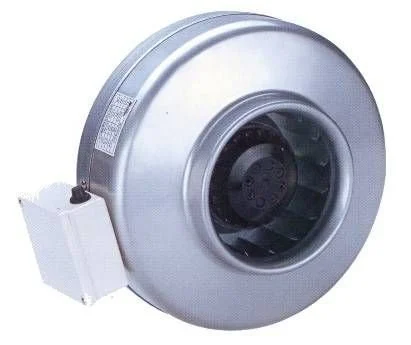

Kanal içine silindirik gövdeli görülen fanlardır.

• Çok yüksek debi alabilir

• Ama statik basınç kapasitesi santrifüje göre sınırlı

• Toz toplamada genelde yardımcı havalandırma / genel egzoz / düşük kayıplı hat gibi yerlerde daha uygun

Aksiyel çeşitleri

• Standart aksiyel kanal fan

• Kanat açısı ayarlanabilir aksiyel

• Sessiz/akustik kasalı kanal fan

C) Plug Fan (Plenum Fan) – Kabin/filtre kutusu içine entegre

• Fan, bir kabin içinde çalışır; kanal bağlantısı ve akış dağılımı iyi tasarlanırsa verimli olur

• Endüstriyel filtre ünitelerinde (kartuş/torba) “kompakt çözüm” olarak sık görülür

• Bakım erişimi ve sızdırmazlık tasarımı önemli

D) Çatı tipi / Inline karışık akış (Mixed-flow) – Daha çok havalandırma tarafı

• Mixed-flow inline fanlar: aksiyel + santrifüj arası karakter

• Toz toplamada “asıl ana fan” olarak değil, çoğu zaman yardımcı uygulamalarda

3) İstanbul özelinde (il ve mahalle ölçeğinde) saha gerçekleri

İstanbul’da (özellikle üretimin yoğun olduğu) bölgelerde kanal tipi fan seçiminde şu parametreler daha çok belirleyici oluyor:

İşletme tipi ve yoğunlaşan bölgeler (genel tablo)

• İkitelli OSB / Başakşehir çevresi: metal, mobilya, plastik vb. çok çeşitli üretim → merkezi toz toplama talepleri yaygın

• Dudullu OSB / Ümraniye–Çekmeköy hattı: talaş/toz ve proses egzozu → santrifüj fan + filtre kombinasyonları sık

• Tuzla–Orhanlı / Pendik hattı: daha büyük ölçekli sanayi → yüksek debi / yüksek basınç projeler daha sık

• Beylikdüzü–Esenyurt hattı: atölye ve orta ölçekli tesisler → kompakt filtre + fan çözümleri

Mahalle bazında tek tek “şu mahallede şu fan tipi” gibi bir harita standart değil; çünkü ihtiyaç sektöre ve tesisin kanal/filtre tasarımına göre belirleniyor. Aynı mahallede bile iki işletme tamamen farklı fana ihtiyaç duyabiliyor.

4) Doğru fan seçimi için olmazsa olmaz teknik kriterler

Kanallı toz toplamada fan seçimi, marka/modelden önce şu 6 veriye dayanır:

1. Debi (m³/h)

2. Toplam statik basınç (Pa veya mmSS)

   • kanal sürtünme kaybı

   • dirsek/kollektör kayıpları

   • filtre basınç kaybı (temiz/kirli duruma göre)

3. Toz tipi (talaş, metal tozu, MDF, un, kimyasal vb.) ve aşındırıcılık

4. Sıcaklık / nem / kıvılcım riski

5. Malzeme seçimi (ST37, paslanmaz, aşınma sacı kaplama, epoxy boya vb.)

6. Sürücü: direkt akuple mi, kayış-kasnak mı, inverter (VFD) var mı?

Pratik öneri (çok iş görür):

• Değişken yük/filtre kirliliği olan sistemlerde VFD (inverter) ile fan kontrolü ciddi enerji tasarrufu sağlar.

• Gürültü hassas yerlerde (yerleşim yakınları vs.) akustik kabin, susturucu, elastik kompansatör planlayın.

5) Toz toplamada sık yapılan hatalar (İstanbul’da da çok görülür)

• “Sadece motor gücüne bakıp” fan seçmek (asıl olan fan eğrisi + sistem eğrisi)

• Filtre kirlendiğinde basınç artışını hesaba katmamak

• Kanal çaplarını küçük tutup basıncı şişirmek → enerji + gürültü + tıkanma

• Kıvılcım riski olan proseslerde kıvılcım tutucu/ATEX değerlendirmesi yapmamak

• Fanı kirli tarafta çalıştırıp aşınma-balans sorunları yaşamak (gerekiyorsa aşınma önlemi şart)
